Echipamente de producție a conectorului panoului solar

Linia noastră de producție a conectorului panoului solar oferă o gamă cuprinzătoare de echipamente automate, care lucrează împreună pentru a oferi un proces extrem de eficient. Sistemul începe cu un alimentator cu fir cu lungime fixă, distribuind sârmă la lungimi precise. Un alimentator cu sârmă (transfer), care utilizează cleme, apoi transportă firele tăiate între stațiile de lucru. Aceste stații includ o mașină de tăiere și decojire pentru îndepărtarea izolației, o mașină de sertizare pentru a atașa conectorii și o stație opțională de detectare a mărimii de crimă pentru asigurarea calității. Alimentatorul de sârmă (transfer) continuă să mute conectorii parțial asamblați la mașina de filetare a conectorului și mașina de răsucire a piuliței, automatizând treptele finale de asamblare. O mașină dedicată de dezbrăcare a cablurilor pregătește cablurile prin îndepărtarea sacoului exterior. Procesul se încheie cu o mașină de clasificare offline, care sortează automat conectorii terminați, care separă produsele bune (OK) de unitățile defecte (NG), garantând doar conectorii de calitate superioară părăsesc linia de producție. Această abordare integrată, automatizată, îmbunătățește semnificativ viteza de producție, reduce manipularea manuală și minimizează riscul de erori.

Trimite anchetă

Descriere

Parametrii tehnici

Solar Panels Production Automatic Trimming

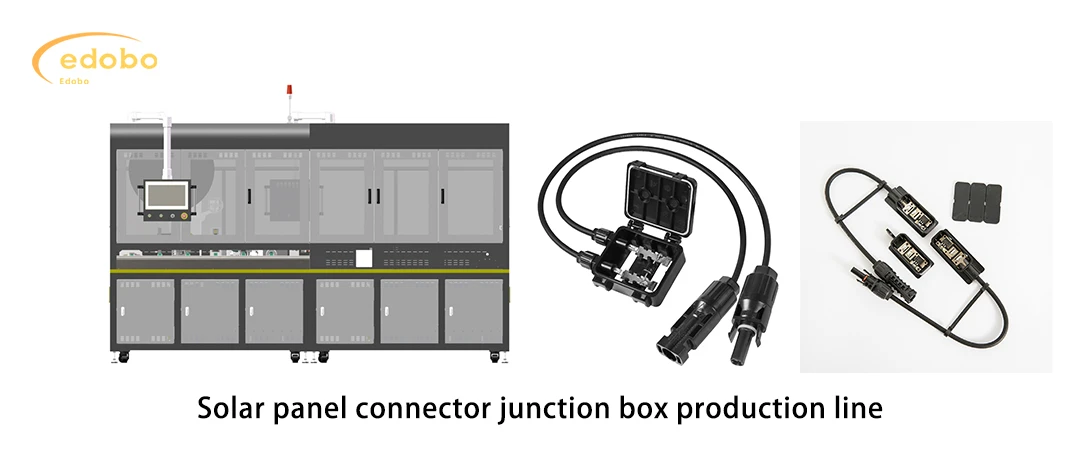

Solar panel connector junction box production line

produc features

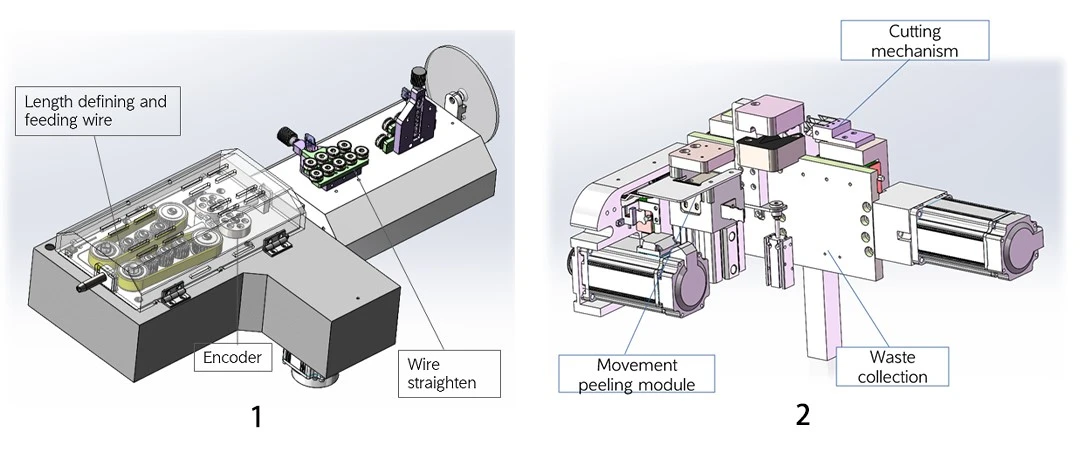

Fixed Length Wire Feeder

1. Alimentator cu sârmă cu lungime fitală:Asigură lungimi de sârmă precise și consistente pentru o prelucrare optimă.

Adoptarea unui sistem complet de servo și procesare cu buclă închisă pentru a asigura stabilitatea lungimii liniei de tăiere;

2. Mașina de reducere și decojire:Automatizează tăierea și dezbrăcarea izolației, pregătind firele pentru sertizare.

La decojire, nu zgâriați sau tăiați firul de cupru; Peeling și skinning

Echipat cu un sistem de colectare a deșeurilor pentru a colecta și prelucra pielea firului tăiat.

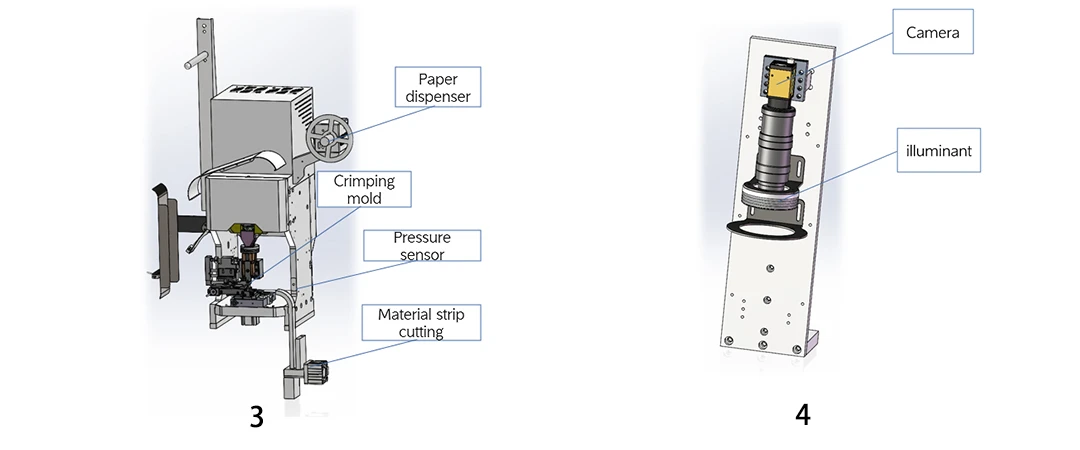

Crimping machine

3. Mașină de criminare:Stația completează în principal sertizarea terminalelor și a firelor. Puterea adoptă un sistem servo cu o precizie de sertizare de ± 0. 02mm;

Stația de lucru este echipată cu monitorizarea presiunii OES pentru a detecta calitatea sertizării;

4. Stația de detectare a mărimii CRIMP (opțional):Oferă controlul calității prin verificarea dimensiunilor CRIMP, asigurând performanțe constante.

Modulul adoptă un sistem vizual pentru a inspecta în principal apariția firelor de cupru expuse, a pozițiilor de sertizare a sârmei de cupru, etc;

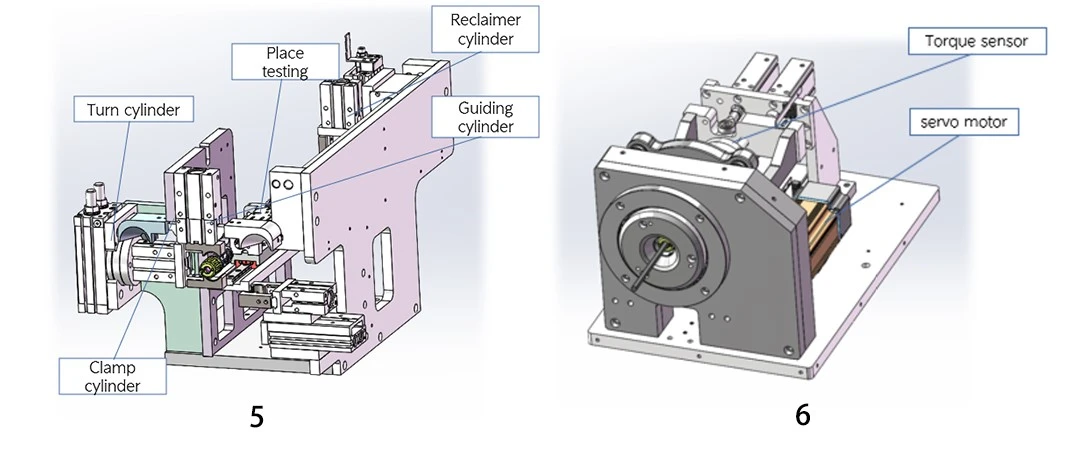

Connector threading machine and nut twisting machine

5. Mașină de filetare a conectorului:Automatizează procesul de introducere a firelor în carcasele conectorului.

Stația completează în principal funcția de a introduce cabluri cu terminale sertizate în conectori;
Stația este echipată cu senzori în loc pentru a detecta dacă terminalele sunt introduse corespunzător;

6. Mașină de răsucire a nucilor:Fixează în siguranță piulițele pe conectori, completând ansamblul.

Stația este echipată cu un senzor de poziție pentru a detecta dacă conectorul este introdus în loc;
Echipat cu un senzor de cuplu care poate detecta amploarea cuplului în timp real

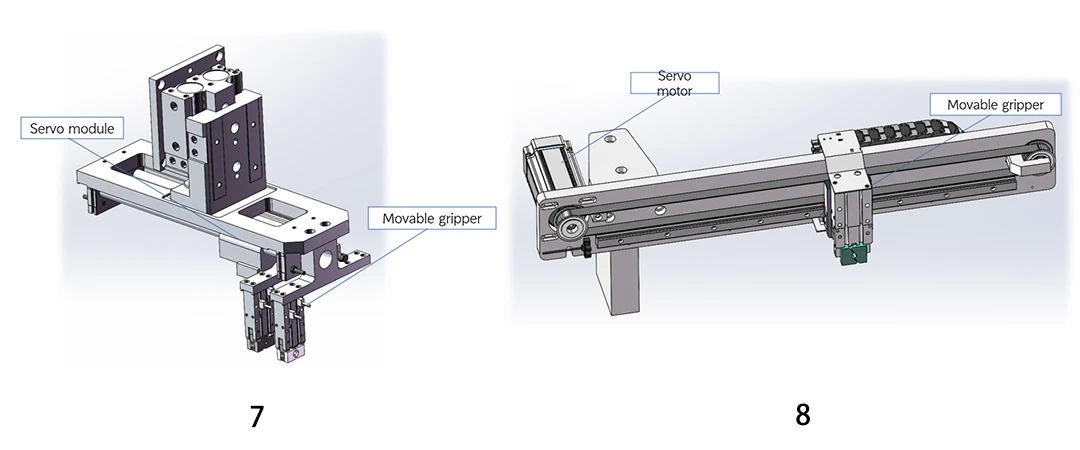

Wire transfer clamp

7. Stația de relocare:Stația completează în principal transferul de fire pentru a facilita prelucrarea celuilalt capăt.

8. Mașină de clasificare orofuită:Sortează automat produsele finite, separate bine (OK) de unitățile defecte (NG).

Stația de lucru completează în principal offline -ul produselor;
Utilizarea servo -motoarelor poate separa produsele defecte de produse bune;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Caracteristică	Specificații
Interval de procesare	Stații de montare personalizabile pe baza modelului de conector
Capacitatea de producție	15-20 PC -uri/min
Funcţie	Ansamblul complet automat al tuturor componentelor conectorului
Temperatura de funcționare	0-40 grad (32-104 grad f)
Umiditate	40%-80%
Rata de calificare a produsului	Mai mare sau egal cu 99%
Presiunea aerului	0. 5 MPa - 0. 7 MPa (necesită o sursă de aer curată, uscată)
Alimentare electrică	AC 220V/50Hz
