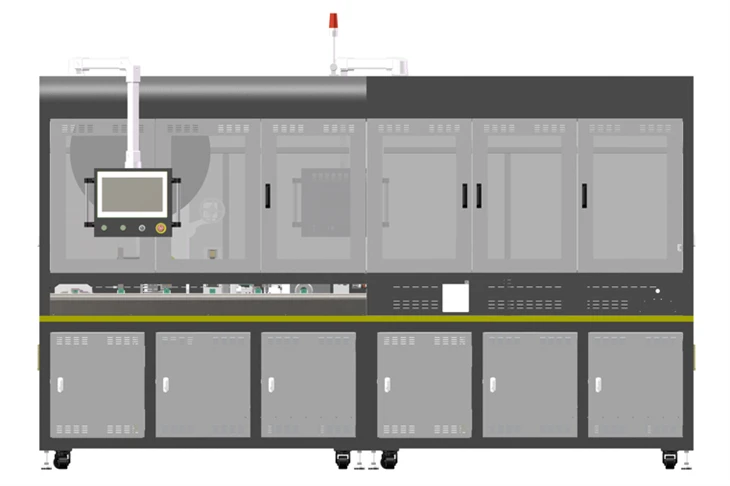

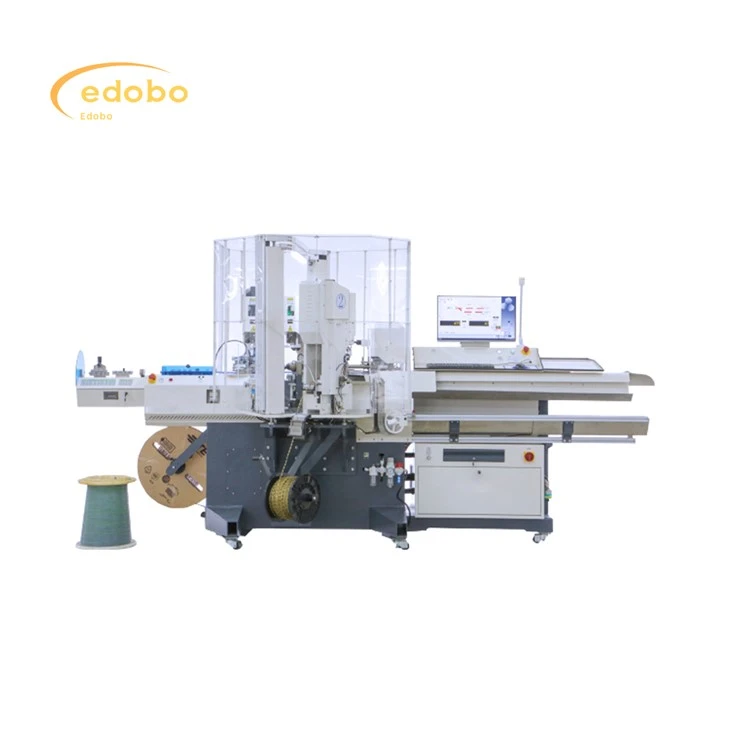

Panoul solar MC4 Linia de producție de conexiune

Asamblarea conectorilor pozitivi și negativi

Pol negativ (conector feminin):

1. Luați carcasa (conector feminin):Începeți cu carcasa conectorului feminin.

2. Insertul de inel în carcasă (conector feminin):Introduceți inelul O în carcasa feminină.

3. ASAMBLIA GROMMET & COLLET (conector feminin):Asamblați Grommet și Collet pentru conectorul feminin.

4. Plazarea ansamblului Grommet în carcasă (conector feminin):Introduceți grâul asamblat și coletul în carcasa feminină.

5. Ansamblul CAP (conector feminin):Atașați capacul la carcasa conectorului feminin.

Pol pozitiv (conector masculin):

1. Luați carcasa (conector masculin):Începeți cu carcasa conectorului masculin.

2. Asistența GROMMET & COLLET (conector masculin):Asamblați grâul și coletul pentru conectorul masculin.

3. Plazarea ansamblului Grommet în carcasă (conector masculin):Introduceți grâul asamblat și coletul în carcasa masculină.

4. Ansamblul CAP (conector masculin):Atașați capacul la carcasa conectorului masculin.

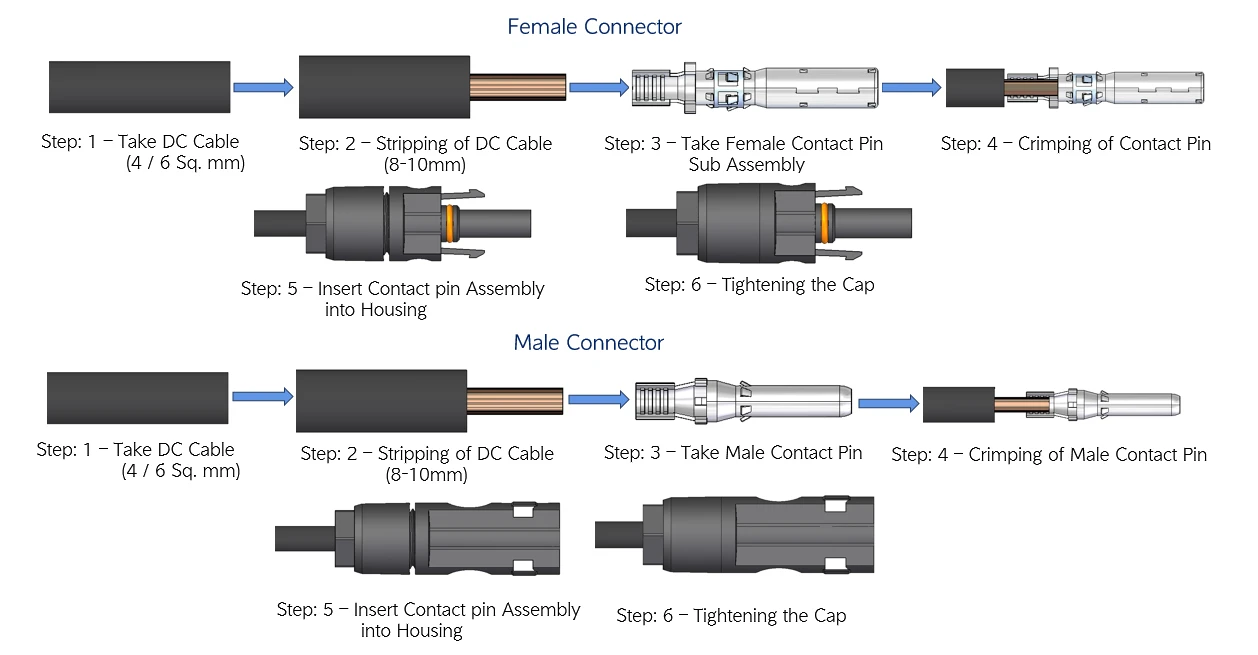

Pașii de sertizare terminal includ în principal următorii pași:

2. Cablul DC:Pregătiți un cablu DC.

2. Pregătiți cablul:Îndepărtați o lungime de izolație de cablul DC (sârmă).

3. Selectați știftul de contact:Luați asamblarea pinului de contact feminin sau masculin

4.CRIMP PIN -ul de contact:Puneți firul dezbrăcat în știftul de contact și utilizați un instrument de sertizare pentru a atașa în siguranță știftul de contact la sârmă.

5. Introduceți în locuințe:Introduceți ansamblul pinului de contact cu sertizare în carcasa conectorului.

6. Tightsen Capul:Asigurați capacul pe carcasă pentru a completa conectorul.

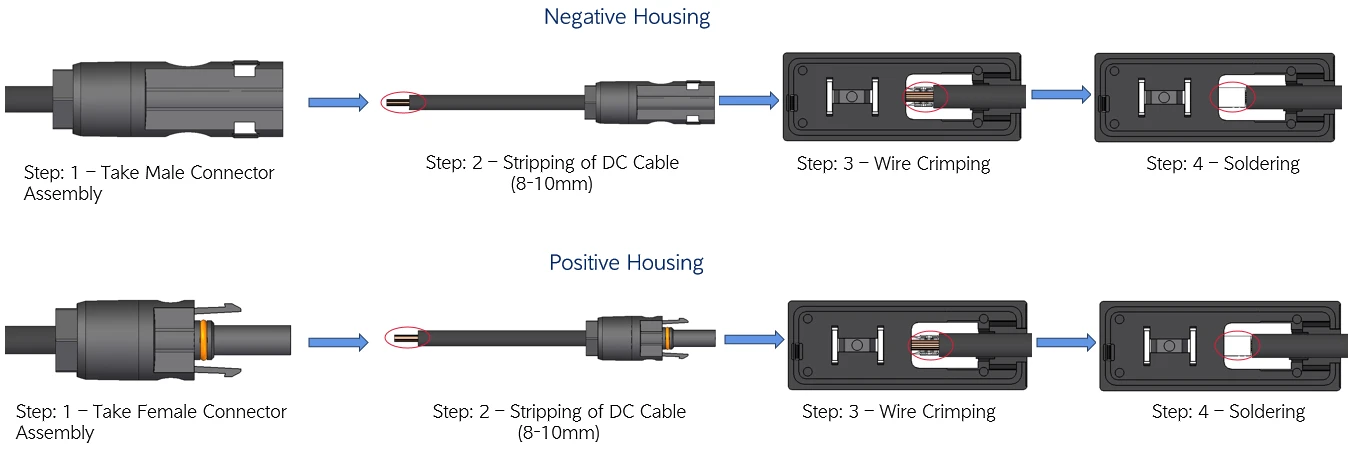

Firul fiind sertizat direct în cutia de joncțiune:

Luați ansamblul conectorului:Luați ansamblul conectorului masculin sau feminin.

Dezbrăcați cablul:Strip 8-10 mm de izolație din cablul DC.

Crimări de sârmă:Criziți firul dezbrăcat direct în cutia de joncțiune. Cutia de joncțiune va avea terminale interne (adesea file sau conectori metalici) concepute pentru a primi și a ține în siguranță firul.

Soluție (fixă):Lipiți conexiunea. Solder va adăuga forță suplimentară și va ajuta la prevenirea coroziunii în conexiune.

1. Această linie de producție este utilizată în principal pentru următoarele procese: încărcarea cablurilor, aranjarea cablurilor, alimentarea și îndreptarea cablurilor, tăierea cablurilor, sertizarea cablurilor, inspecția vizuală, inserarea conectorului, înșurubarea conectorului etc.

2. Sursele de energie necesare sunt electricitatea și aerul comprimat. Fiecare stație de lucru și unitate transportoare lucrează împreună pentru a deveni una.

3. Materialul principal utilizat la fabricarea întregii mașini este cadrul sudat, iar toate părțile care sunt predispuse la coroziune li se oferă tratamente de suprafață, cum ar fi vopsirea și electroplarea pentru a asigura coroziunea și o apariție bună în perioada de garanție sau chiar mai mult.

4. Proiectarea echipamentului ia în considerare pe deplin ergonomia și siguranța funcționării fabricii. Echipamentul poate număra automat producția de producție.

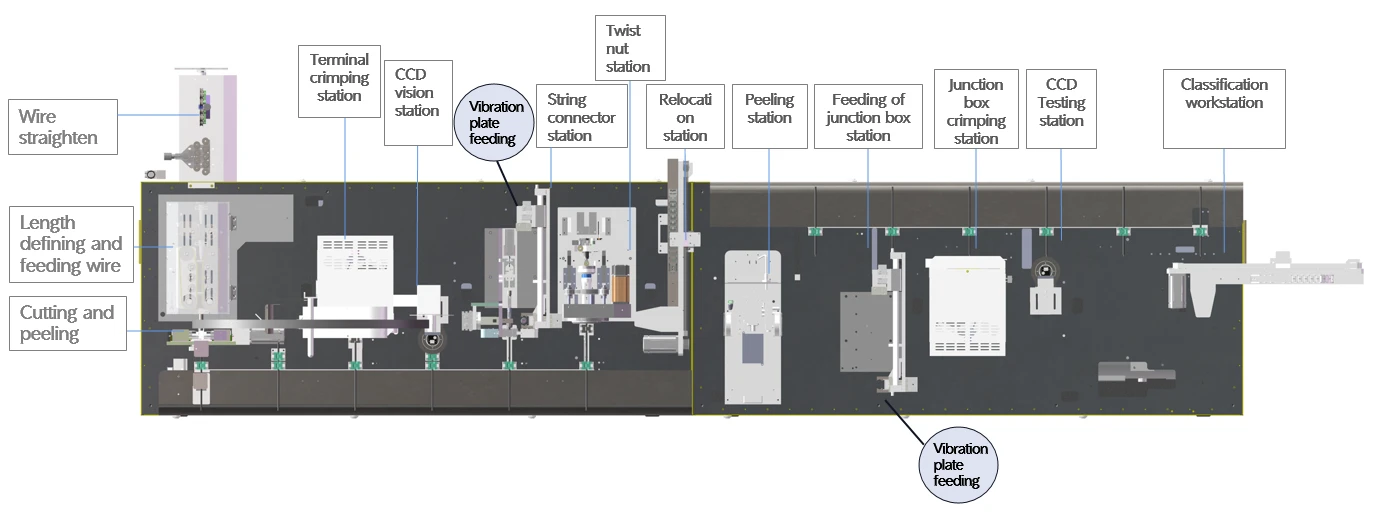

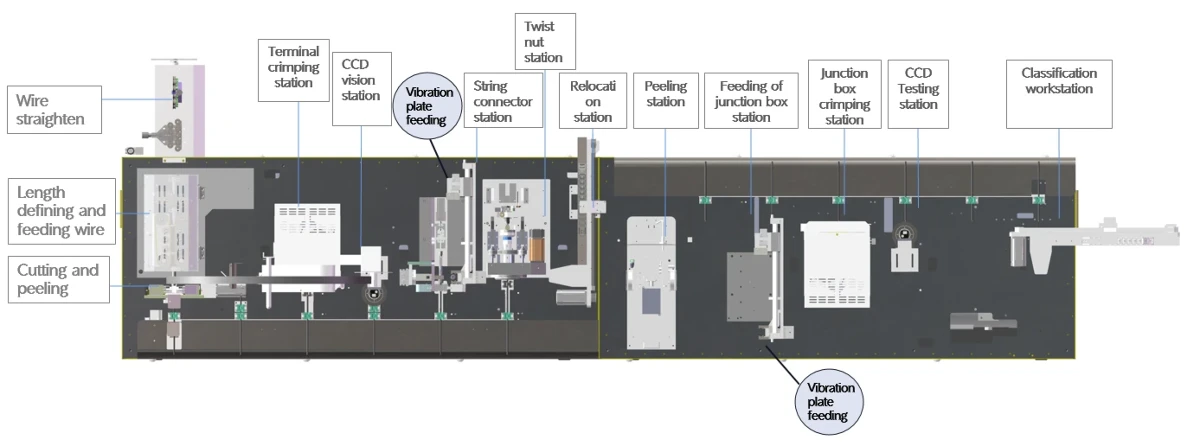

1. Linia de producție este potrivită pentru procesarea automată a cablurilor fotovoltaice. Linia de producție curge de la stânga la dreapta și poate realiza dezbrăcarea de sârmă, sertizarea terminalului, detectarea CCD, filetarea conectorului, răsucirea piuliței, cutia de joncțiune de sertizare, detectarea CCD

2. Diametru de sârmă aplicabil: 4mm²

3. Lungimea liniei: 15 0 mm -600 mm, toleranță ± 0,002 * l +1 mm;

4. Interval de lungime a cojii: 1-9 mm;

5. Ritmul de producție: mai mare sau egal cu 4 secunde;

6. Dimensiunea gazdei: 1200 × 4000 × 2400mm

7. Sistem de operare a mașinii umane: Interfața ecranului atinsă este simplă și clară, permițând controlul rapid al funcționării mașinii. Toți parametrii pot fi ușor setați și stocați, iar instrucțiunile de funcționare sunt afișate într -o manieră intuitivă și simplă prin imagini. Este livrat cu o funcție de protecție a parolei 4- (cu permisiunile împărțite în operator, control de calitate, tehnician și manager), o lumină de eroare și coordonarea codului de eroare pentru întreținere, realizarea de întreținere ușoară și reducerea costurilor;

8. Majoritatea stațiilor de lucru folosesc produse mature pentru integrare pentru a asigura stabilitatea produsului;

9. Adoptarea sistemului de control servo pentru a asigura precizia produsului;

10. Programul poate stoca până la 100 de fișiere și poate fi accesat selectând numărul programului. Serverul de baze de date colectează date de producție și organizează calitate pentru linia de producție, ceea ce face convenabil pentru sistemul superior (MES sau ERP) să extragă date și să urmeze date de procesare în timpul producției de produse prin rețea;
