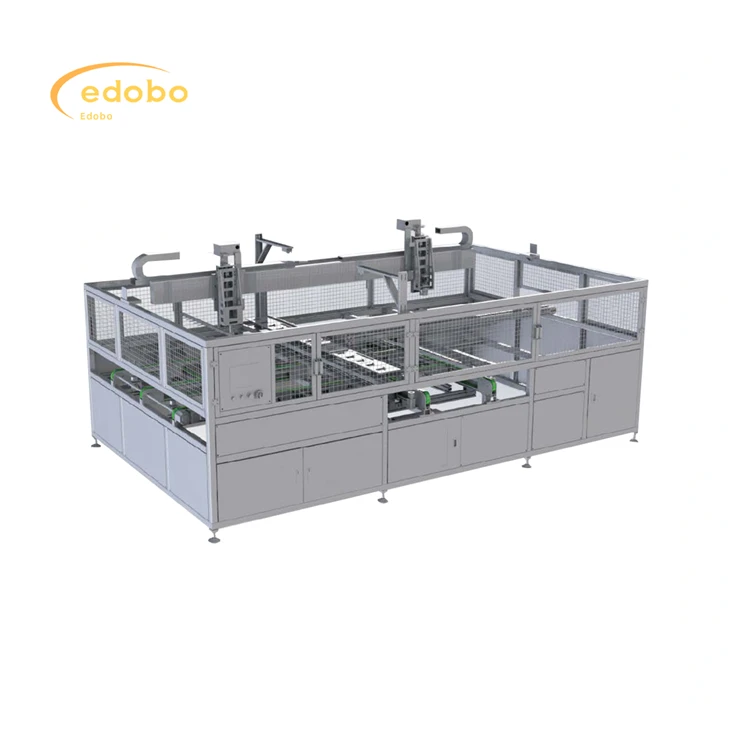

Mașină de așezare automată a panourilor solare pentru linia de producție

Lay up (tip mecanic)

1. Metoda de hrănire este scurtă și lungă, iar funcția echipamentului este de a le aranja într-o secvență corespunzătoare. Partea lungă a șirului bateriei este paralelă cu partea lungă a componentei. Sistemul de compunere locală poate fi folosit pentru a aranja componente de 96, 72 și 60 de piese și are funcție de reglare mecanică.

2. Primiți automat șirurile bateriei, ridicați șirurile bateriei în poziții mecanice și preîndreptați sticla

3. Primiți sticlă și EVA de la linia de producție. Ridicați șirul bateriei din poziția mecanică. Așezați bateria în serie pe EVA în funcție de electrozii pozitivi și negativi. După finalizarea tuturor acțiunilor, componenta iese.

4. Șirul bateriei este poziționat prin poziționare vizuală, poziționare cu fibră optică și poziționare mecanică.

1. Mașina adoptă o curea sincronă, antrenată de un servomotor și ghidată de o șină de ghidare liniară, care are avantajele poziționării precise, funcționării stabile și vitezei rapide.
2. Venuza este realizata din poliuretan si nu va lasa urme pe firul bateriei dupa aspirare.
3. Mașina este echipată cu protecție pentru putere și gaz.
4. Mașina este complet automată și nu necesită intervenție manuală.
5. Precizia de poziționare a șirului bateriei este de ± 0,3 milimetri
6. Șase cabluri de alimentare distanțate între 1-10 milimetri
7. Compatibil cu mai multe șiruri de baterii, dimensiunea 156/182/210, 6-12 bucăți
8. Degetul principal al celulelor solare este compatibil cu 2/3/4/5 degete

♦ Componente aplicabile: componente convenționale, în jumătate de foaie și sticlă dublă în lungime de 1640-2500mm și lățime950-1400mm
♦ Bătăi de lucru: 6 secunde/ șir
♦ Capacitate maxima de productie: 3.400 buc/zi
♦ Operator online: 0
♦ Putere nominală (KW): 6KW
♦ Consum de gaz (L/min): 60 L/min
♦ Presiune (MPa):0.6-0.BMPa
♦ Specificația interfeței: 12
♦ Dimensiune totală (lungime*lățime*înălțime): 4770mm*2840mm*2250mm
♦ greutate: 2850KG

1. Celula adoptă poziționarea vizuală CCD, care are avantajele preciziei și stabilității ridicate;
2. Echipamentul poate primi automat, configura automat și exporta automat componente, iar aspectul este poziționat precis;
3. Ventuza este realizata din material siliconic importat, care nu va lasa urme pe suprafata bateriei;
4. Adoptați modul de mișcare mecanică cu trei axe (rotire la 180 de grade);
5. Mișcarea laterală adoptă un modul motor liniar, care are avantajele vitezei rapide de mișcare, preciziei de poziționare repetată ridicată și performanțelor stabile, economisind timpul general de bătaie;
6. Reglarea modificării marginii lungi și scurte adoptă mecanism de blocare rapidă, reglare rapidă, simplă, convenabilă și fiabilă;
