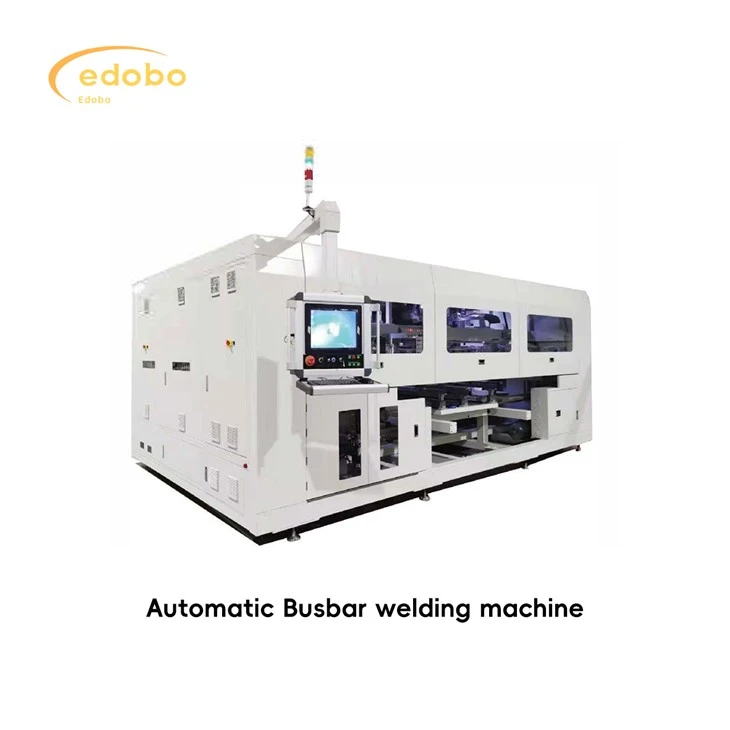

Aparat de sudura cu bare colectoare pentru celule solare

Funcția echipamentului: întindeți, corectați, tăiați, îndoiți și plasați cu precizie capul, coada și barele din mijloc și utilizați mâna de ridicare pentru a efectua calibrarea secundară a șirului de pe modul. Firele de la capul și coada șirului sunt lipite împreună cu barele colectoare dintr-o singură mișcare și transmise la următoarea stație de lucru. Această mașină este opțională cu funcție de răzuire a vopselei negre, funcție de detectare după lipire și funcție de perforare a barei.

Autobuze

Linia de asamblare transferă panoul de celule aliniate la stația de curgere frontală a mașinii de autobuze și emite un semnal pentru ca panoul de celule să fie în poziție pentru a solicita intrarea. Mașina de autobuze este gata să permită liniei de asamblare să curgă modulul în poziția de lipire a mașinii de autobuze și să trimită un semnal care să permită intrarea; Motorul funcționează până când modulul intră în poziția de lucru, iar permisiunea de a intra în semnal este revocată.

♦ Timp de ciclu: 17sec/panou (singura lipire by-pass) 21 sec/panou (deschidere lipire dublu by-pass)
♦ Activare: Mai mare sau egal cu 98%;
♦ Specificația celulei: 166 mm-230mm;
♦ Specificațiile panoului:
O celulă 156-180:
6 șiruri x 10 jumătăți de bucăți x 2;
6 șiruri x 11 jumătăți de bucăți x 2;
6 șiruri x 12 jumătăți de bucăți x 2;
6 înțepături x 13 jumătăți de bucăți x 2
B.182 Celulă:
6 șiruri x 9 bucăți x 2:
C.210 Celulă:
6 șiruri x 10 jumătăți de bucăți x 2;
6 șiruri x 15 o treime bucăți x 2
D.210Celula:
5 șiruri x 10 jumătăți de bucăți x 2;
5 șiruri x 15 o treime bucăți x 2
♦ Spațiu celular: -0.5-4mm;
♦ Spațiu șir: 1-6mm;bypass lipirea spațiului șirului Mai mare sau egal cu 10 mm
♦ Specificația sticlei: lățime (980-1500mm)* lungime (1720-2600mm);
♦ Precizia corecției șirului de celule Mai mică sau egală cu ± 0,25 mm;
♦ Alimentare echipament: trifazat 380V 50/60Hz:
♦ Putere: varf 35kW;medie 25kW;
♦ Aer: presiune pozitivă {{0}},6~0,8MPa, presiune negativă aproximativ{- 70kPa;
♦ Dimensiunea echipamentului: lungime * lățime * înălțime: 6580 * 5604 * 2621 mm (inclusiv două linii de asamblare)
