Funcție și introducere

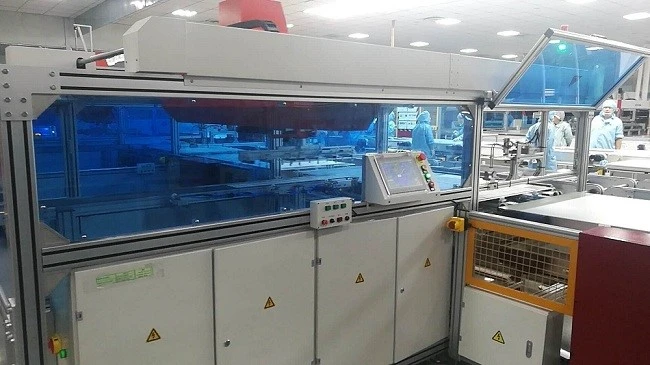

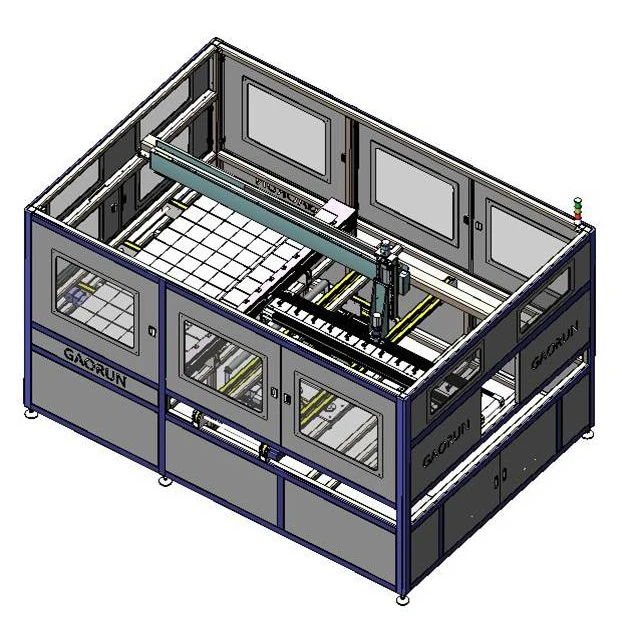

Mașină automată de înșurubare cu marginea lungă înainte, este una-la-unu care corespunde cu mașina automată de șir. Marginea lungă a șirului de celule este paralelă cu marginea lungă a modulului. Mașina cu sistem de așezare cu un singur set poate fi aplicată pentru asamblarea modulelor de 96, 72 și 60 și are reglarea mașinii.
1.Recepția celulei șir a celulei șir automate. Alegerea șirului de celule la mecanismul de reglare. Continuați reglarea la celula șir.
2.Recepție de sticlă și material EVA de la linia de producție. Continuați reglarea la celula șir.
3. Ridicarea șirului de celule din mecanismul de reglare. Punerea șirului de celule la EVA în funcție de electrodul pozitiv și negativ. Transmite modulul după ce ai terminat toată acțiunea.
4. Celula șir poate obține poziționarea vizuală, poziționarea cu fibre optice și poziționarea mecanică.
Parametrul principal
Format modul:(1400-2600)mm*(800-1100)mm
Timp de ciclu: timpul șirului cu 10 sau 12 module este mai mic de 15 s/timp de
șirul cu 6 module este mai mic de 10 s
Capacitate maxima: 2400/ora
Greutate: 400 kg
Putere nominala: 4,5 kw
Presiune:0.6-0.8 MPa
Format de conectare:Φ12
Dimensiune (LXWXH): 3500mm*2500mm*2200mm
Avantaj
1.Mașina folosește curea și tija șurub care sunt antrenate de servomotor pentru transmisie și ghidate de șină liniară, cu avantaje precum poziționare precisă, funcționare stabilă și viteză mare.
2.Placa de aspirație este realizată din poliuretan, fără a lăsa urme pe firul de celule după aspirare.
3.Mașina este echipată cu protecție pentru oprire și oprire a aerului.
4.Mașina este complet automată și nu necesită interferențe umane.
5. Precizia de localizare a șirului de celule este de ±0,3 mm.
6.Șase șiruri de celule cu interval între 1~10 mm.
7.Dimensiunea șirului de celule este de 125/156,6~12 buc.
8.Bară principală cu 2 bare/3 bare/4 bare/5 bare.
|
