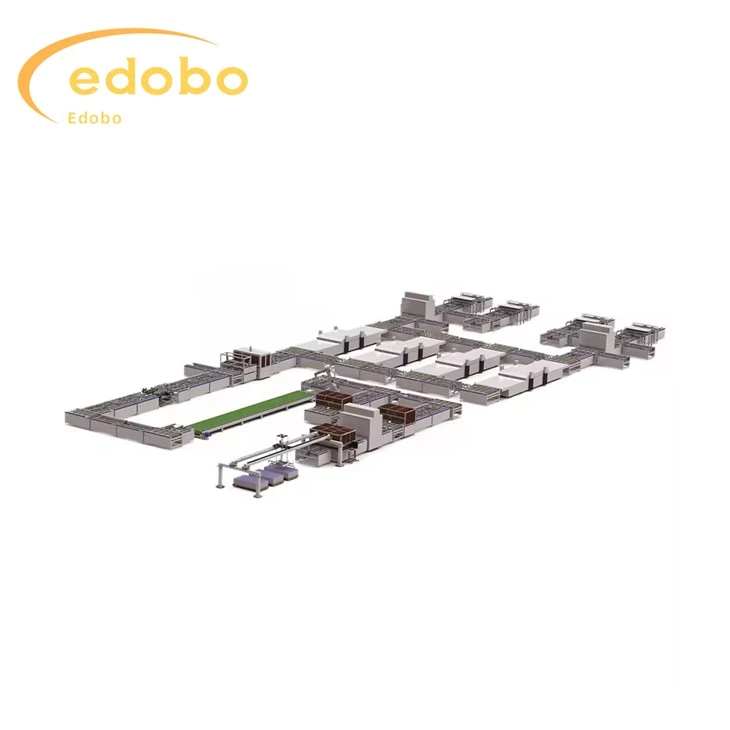

Linie de producție de module solare fotovoltaice de 100 MW-600MW

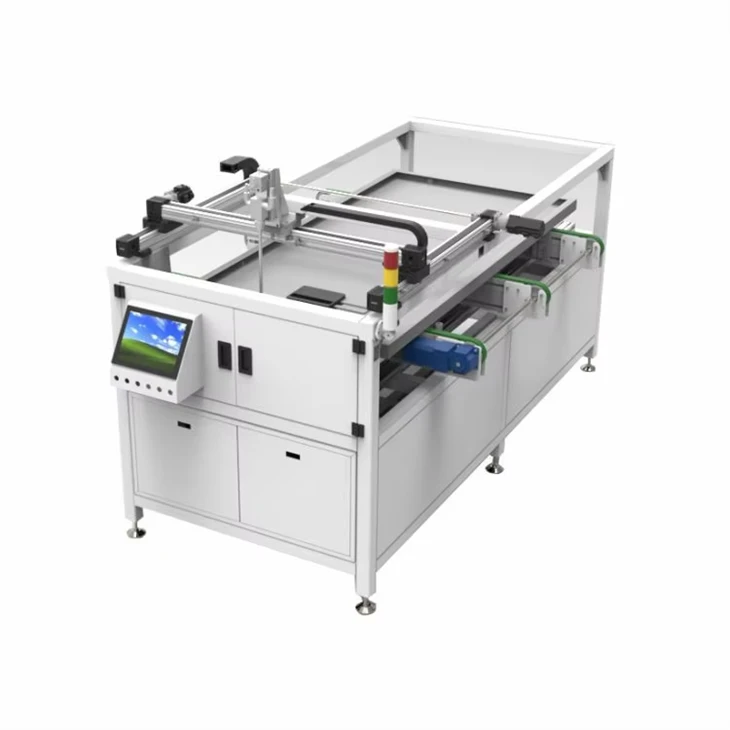

Lay up (tip mecanic)

1. Metoda de hrănire este scurtă și lungă, iar funcția echipamentului este de a le aranja într-o secvență corespunzătoare. Partea lungă a șirului bateriei este paralelă cu partea lungă a componentei. Sistemul de compunere locală poate fi folosit pentru a aranja componente de 96, 72 și 60 de piese și are funcție de reglare mecanică.

2. Primiți automat șirurile bateriei, ridicați șirurile bateriei în poziții mecanice și preîndreptați sticla

3. Primiți sticlă și EVA de la linia de producție. Ridicați șirul bateriei din poziția mecanică. Așezați bateria în serie pe EVA în funcție de electrozii pozitivi și negativi. După finalizarea tuturor acțiunilor, componenta iese.

4. Șirul bateriei este poziționat prin poziționare vizuală, poziționare cu fibră optică și poziționare mecanică.

1. Mașina adoptă o curea sincronă, antrenată de un servomotor și ghidată de o șină de ghidare liniară, care are avantajele poziționării precise, funcționării stabile și vitezei rapide.
2. Venuza este realizata din poliuretan si nu va lasa urme pe firul bateriei dupa aspirare.
3. Mașina este echipată cu protecție pentru putere și gaz.
4. Mașina este complet automată și nu necesită intervenție manuală.
5. Precizia de poziționare a șirului bateriei este de ± 0,3 milimetri
6. Șase cabluri de alimentare distanțate între 1-10 milimetri
7. Compatibil cu mai multe șiruri de baterii, dimensiunea 156/182/210, 6-12 bucăți
8. Degetul principal al celulelor solare este compatibil cu 2/3/4/5 degete

(1) Capacitatea liniei de producție: 100 MW-600MW/an.
(2) Cerința de alimentare a echipamentului este de 380 V (sistem trifazat cu cinci fire), iar cererea de putere poate fi găsită în parametrii echipamentului fiecărei unități. Configurația liniei de alimentare va fi furnizată separat de compania noastră.
(3) Necesarul de aer comprimat pentru echipament este de 0.6-0.8MPa, uscat, curat și îndeplinește cerințele liniilor de producție automate; Particule de praf Mai puțin sau egal cu 1um, punctul de rouă la presiunea apei Mai mic sau egal cu -40 grade , ulei (inclusiv abur) Mai mic sau egal cu 0,1 mg/;
(4) Curățenia aerului din fabrică nu trebuie să fie mai mică de 300000 (clasa ISO 8);
(5) Viteza de transport a echipamentului de transmisie: timpul ciclului de transmisie este mai mic de 22 de secunde, ceea ce îndeplinește cerința de capacitate de producție de 500 MW/an. Întreaga linie adoptă reglarea vitezei cu frecvență variabilă, cu o frecvență principală de reglare a vitezei setată la 30HZ și un interval de reglare a vitezei de 0-50HZ (viteza specifică poate fi găsită în parametrii echipamentului fiecărei unități);
(6) Dimensiunile exterioare ale liniei de transmisie: Acest echipament este un dispozitiv nestandard, iar diagrama finală va fi furnizată de Edobo Solar;
(7) Înălțimea liniei de asamblare și domeniul de reglare: Există o anumită diferență de înălțime între echipamentul individual și unitatea de transmisie. Pentru dimensiunile exterioare detaliate, vă rugăm să consultați parametrii tehnici ai echipamentului individual; Înălțimea unității de transmisie este în general de 950 mm ± 30 mm;
(8) Linia de transmisie și domeniul de funcționare a echipamentului pot fi ajustate între componente de lungime (1650 mm-2600mm) * lățime (950 mm-1500 mm), permițând transportul componentelor în diferite metode de laminare.
(9) Linia de transmisie este netedă și dimensiunea decalajului este mai mică de 10 mm;
(10) Când echipamentul funcționează normal, rata de defecțiune a componentelor cauzată de echipamente și linii de transport este mai mică de 1/1000;
(11) Nivel de zgomot în timpul funcționării echipamentului Mai mic sau egal cu 72 dbA (excluzând pompele de compresie)

1. Celula adoptă poziționarea vizuală CCD, care are avantajele preciziei și stabilității ridicate;
2. Echipamentul poate primi automat, configura automat și exporta automat componente, iar aspectul este poziționat precis;
3. Ventuza este realizata din material siliconic importat, care nu va lasa urme pe suprafata bateriei;
4. Adoptați modul de mișcare mecanică cu trei axe (rotire la 180 de grade);
5. Mișcarea laterală adoptă un modul motor liniar, care are avantajele vitezei rapide de mișcare, preciziei de poziționare repetată ridicată și performanțelor stabile, economisind timpul general de bătaie;
6. Reglarea modificării marginii lungi și scurte adoptă mecanism de blocare rapidă, reglare rapidă, simplă, convenabilă și fiabilă;
