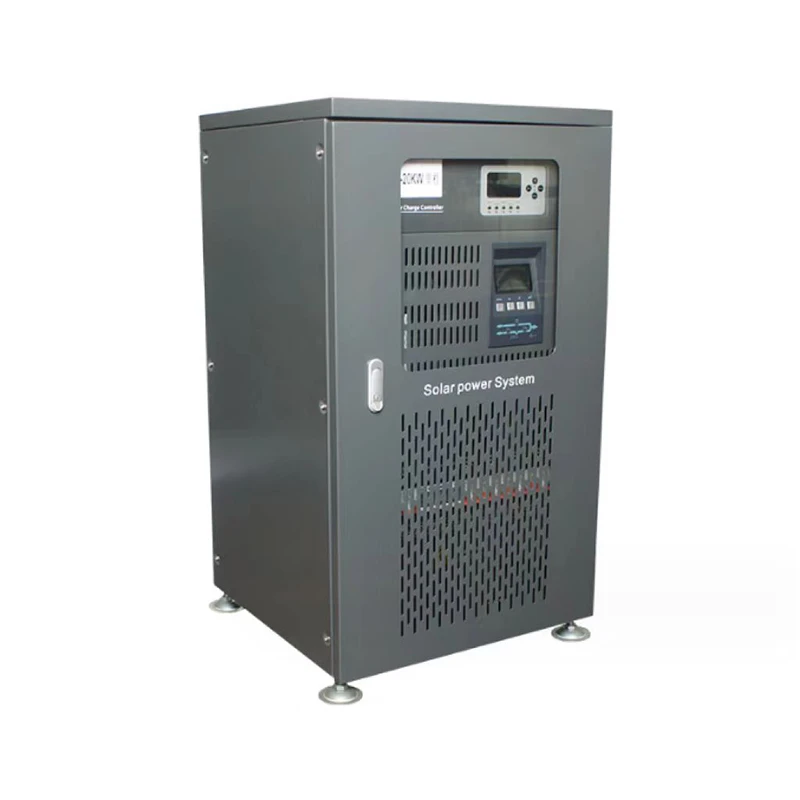

Sistem invertor în afara rețelei
Descriere
Parametrii tehnici
Prezentarea produsului:
Produsul este un invertor inteligent integrat cu sistem de control de încărcare încorporat proiectat pentru putere fotovoltaică mare. Controlerul său încorporat poate realiza gestionarea încărcării unui pachet de baterii prin mai multe rețele solare pentru a îmbunătăți eficiența încărcării și durata de viață a acumulatorului. Datorită tehnologiei sale complete de control vectorial digital bazată pe procesarea în timp real de către DSP, MCU și DDC, are funcții de protecție perfecte și fiabilitate ridicată. Modul preferat de alimentare de la rețea și modul preferat de baterie sunt toate setate, făcând astfel ușoară satisfacerea nevoilor diferitelor aplicații ale utilizatorilor. Are un LCD. Este aplicat pe scară largă la ocazii mari de generare de energie solară, inclusiv familii, școli, iluminat public, întreprinderi industriale și miniere, apărare a frontierei, insule maritime, zone de pășunat etc.
Caracteristici principale:
Fiabilitate ridicată
Urmărirea frecvenței, filtrarea zgomotului și distorsiunea scăzută a ieșirii invertorului datorită designului cu dublă conversie
Capacitate mare de adaptare
O gamă largă de frecvență de intrare, care realizează funcționarea stabilă a generatoarelor de combustibil
Performanță optimă ridicată a bateriei
O tehnologie inteligentă de gestionare a bateriei, care garantează o durată de viață mai lungă a bateriei și reduce timpul de întreținere a bateriei O tehnologie avansată de încărcare cu tensiune constantă, care activează bateria în cea mai mare măsură, economisește timpul de încărcare și garantează o durată de viață mai lungă a bateriei
Protecție generală și fiabilă
O funcție de testare la pornire, care poate evita defecțiunile din cauza pericolelor invertorului Tehnologia de inversare eficientă IGBT (Insulated Gate Bipolar Tranzistor) Funcție bună de comutare de mare viteză, caracteristici de funcționare la tensiune mare și curent mare și acționare de tensiune a IGBT (IGBT din a cincea generație are o cădere de tensiune de saturație mai mică și o eficiență și fiabilitate mai ridicate în funcționare.)

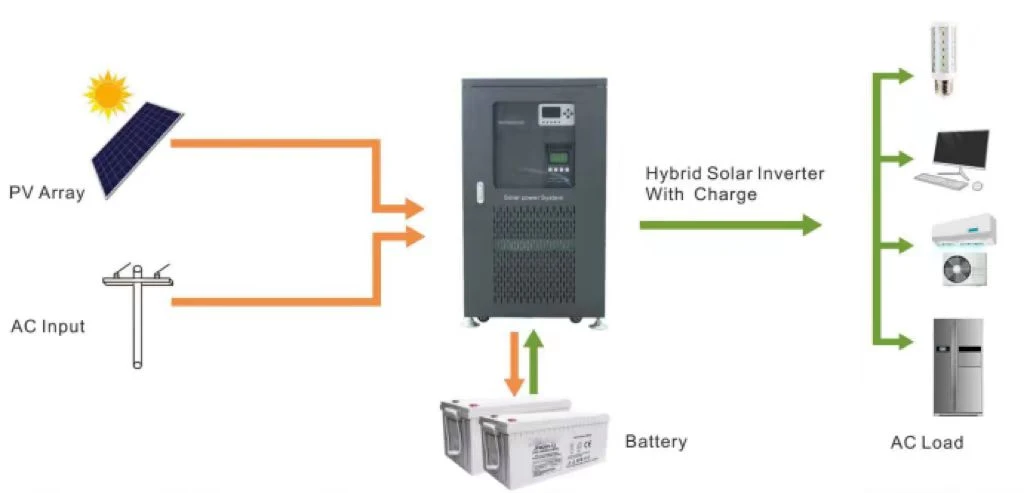

Diagrama aplicatiei:
Indici tehnici:
|
Model: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Putere nominală |
8KW |
10KW |
15 kW |
20KW |
30KW |
|
Baterie |
|||||
|
Tensiune nominală |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Tensiune de protecție la supradescărcare |
96VDC/172VDC/194VDC/345VDC |
||||
|
Controlor |
|||||
|
Curent nominal |
100A |
||||
|
Tensiune nominală |
192VDC/220VDC/384VDC |
||||
|
Numărul de accesări cu taxă |
4 |
||||
|
Curentul maxim al fiecărui acces |
25A |
||||
|
Tensiunea de intrare solară |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Tensiune de protecție la supraîncărcare |
110VDC/222VDC/255VDC/445VDC (programabil |
||||
|
Precizia controlului |
±0.1 |
||||
|
Precizia afișajului |
±0.1 |
||||
|
Eficienţă |
>90% |
||||
|
Invertor |
|||||
|
tensiune de intrare |
88-132VAC/176-264VAC |
||||
|
Frecvența de intrare |
45-65Hz |
||||
|
Tensiune de ieșire |
110VAC/220VAC |
||||
|
Frecvența de ieșire |
50/60Hz |
||||
|
Forma de undă de ieșire |
Undă sinusoidală pură, THD<4%(full load) |
||||
|
Funcția de protecție |
Protecție la scurtcircuit la ieșire, protecție la supratensiune, protecție la subtensiune, protecție a bateriei scăzute etc |
||||
|
Pornire/oprire manuală |
Este preferată pornirea/oprirea manuală |
||||
|
Pornire/oprire automată |
Pornire cu lumină + oprire cu timp fix (programabil) |
||||
|
Timp de comutare |
<10ms |
||||
|
Alte |
|||||
|
Temperatura ambiantă pentru funcționare |
0-40 grad |
||||
|
Umiditate relativă pentru funcționare/depozitare |
20-90% (fără condens, maxim) |
||||
|
Dimensiuni exterioare D×L×H (mm) |
536*560*1015 |
||||
|
Dimensiuni ambalaj: D×L×H (mm) |
675*700*1180 |
||||
